Part No: PCD-02000, PCD-02001, PCD-02002, PCD-02003, PCD-02005, PCD-02009, PCD-02013, PCD-02019, PCD-02029, PCD-02039, PCD-02130
Region: apac emea

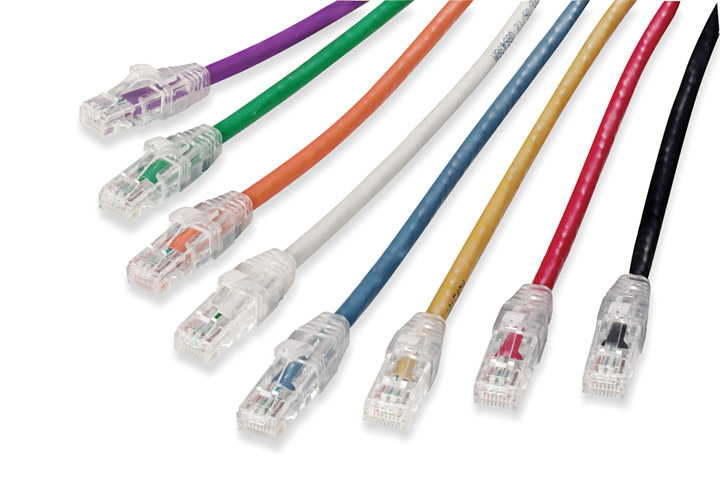

Kable krosowe U/UTP PowerCat 6 są uzupełnieniem kompleksowego rozwiązania PowerCat 6 U/UTP. Kable krosowe są przeznaczone do zapewnienia poprawnej pracy protokołów 10/100BASE-T oraz 1000BASE-T. Kable wykonane są z wysokiej jakości linki miedzianej o średnicy 24AWG w powłoce LS0H z obu stron są zakończone wtykiem RJ45 wyposażonym w przezroczyste przesłony. Dostępne w pięciu kolorach szarym, czerwonym, niebieskim, żółtym i zielonym oraz 8 standardowych długościach 0.25m, 0.5 m, 1 m, 1.5 m, 2 m, 3 m, 5 m, 7 m, 10 m, 15 m oraz 20 m. Niestandardowe kolory i długości dostępne na zamówienie.
Uwaga: Molex produkuje kable krosowe krótsze niż 1m. Kable te mogą być używane do łączenia kanałów lub sprzętu, jednak należy pamiętać, że krótsze kable nie spełniają wymagań dotyczących testów transmisji określonych w normach międzynarodowych. Molex testuje te krótsze kable pod kątem zgodności mechanicznej i mapy połączeń.
MECHANICZNA
KABEL
Średnica przewodnika: 24AWG
Średnica zewnętrzna: 5.9 mm
Powłoka zewnętrzna: LS0H
Minimalny promień gięcia kabla: 4 razy średnica zewnętrzna
Zakres temperatur pracy: -25°C do 60°C
WTYK RJ45
Trwałość: 750 cykli min
Materiał wtyku oraz osłony: Przezroczyste tworzywo polimerowe
Materiał styku: stop miedzi 0,35 mm
Powłoka styku: Selektywna powłoka złota
Wymiary wtyku RJ45: zgodne z wymaganiami ISO/IEC 60603-7-4 oraz FCC 47 Part 68
ELEKTRYCZNA
Napięcie maksymalne: 150 VAC (max)
Prąd maksymalny: 1,5 A przy 25°C
STANDARDY BRANŻOWE
ANSI/TIA-568.2-D-2018
ISO/IEC 11801-1:2017
UL Listed
ETL Verified
AS/CA S008:2020
Zgodność z dyrektywą RoHS
STANDARDY ODPORNOŚCI OGNIOWEJ
LS0H Sheath: CSA FT1, IEC 60332-1, IEC 61034, IEC 60754
PoE
Nasz system PowerCat 6A jest odpowiedni dla najbardziej wymagających aplikacji PoE:
- IEEE 802.3bt od typu 1 do typu 4 oraz CISCO UPoE+
- HD Base-T PoH do 100W
- Zgodność z RP3 określona przez EN 50174-2:2018, ISO/IEC 14763-2:2019 i AS/NZS 14763.2:2020
Uwagi:
- W przypadku nowych instalacji PoE typu 3 / klasy 5 i wyższych, które chcą skorzystać z 25-letniej gwarancji aplikacyjnej Molex, wymagamy zastosowania kabla kategorii 6A
- Aby potwierdzić, że projekt okablowania PoE / RP3 kwalifikuje się do 25-letniej gwarancji aplikacyjnej firmy Molex, projekt musi zostać zweryfikowany i zatwierdzony za pomocą kalkulatora PoE firmy Molex. Dowiedz się więcej https://www.molexces.com.pl/poe-calculator
- Firma Molex zaleca wyłączenie funkcji PoE na pojedynczym porcie przełącznika przed odłączeniem zasilanego przezeń urządzenia.
- Firma Molex zaleca stosowanie w systemie pełnej gamy produktów PowerCat 6A w celu maksymalizacji wydajności okablowania oraz PoE. Szczegóły dotyczące wymagań Molex w zakresie gwarancji można znaleźć na stronie https://www.molexces.com.pl/about-us/our-warranty/
Kabel UTP PowerCat6

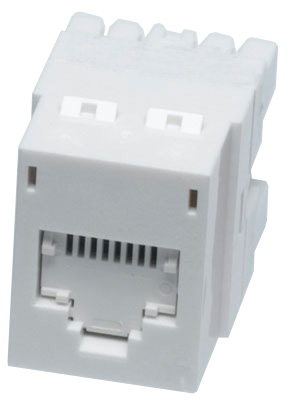

Moduł DataGate+ 1xRJ45 (WE8W), UTP, 568A/B, PowerCat 6
